該裝置采用高精度光纖陀螺儀和石英加速度計為主要慣性元件，可實時提供高精度、高穩定性、高可靠性的位置、速度、姿態等信息。該裝置與采煤機剛性連接，安裝于采煤機機身外部或內部，實時輸出采煤機的三維大地坐標、航向角（H）、俯仰角（P）、橫滾角（R）。
表1 慣導主要技術參數
|
啟動時間 |
≤5min |
|
位置精度（CEP） |
≤0.8‰D（D為行程） |
|
姿態角精度 |
0.025° |
|
定向精度 |
0.05° |
|
方位保持精度 |
0.05°/2h |
|
重量 |
≤35kg |
|
尺寸 |
長432×寬246×高222 |
|
通訊接口 |
RS422/RS232/CAN/以太網 |
|
數據更新率 |
10Hz、20Hz、200Hz等 |
|
防爆形式 |
礦用隔爆型 |

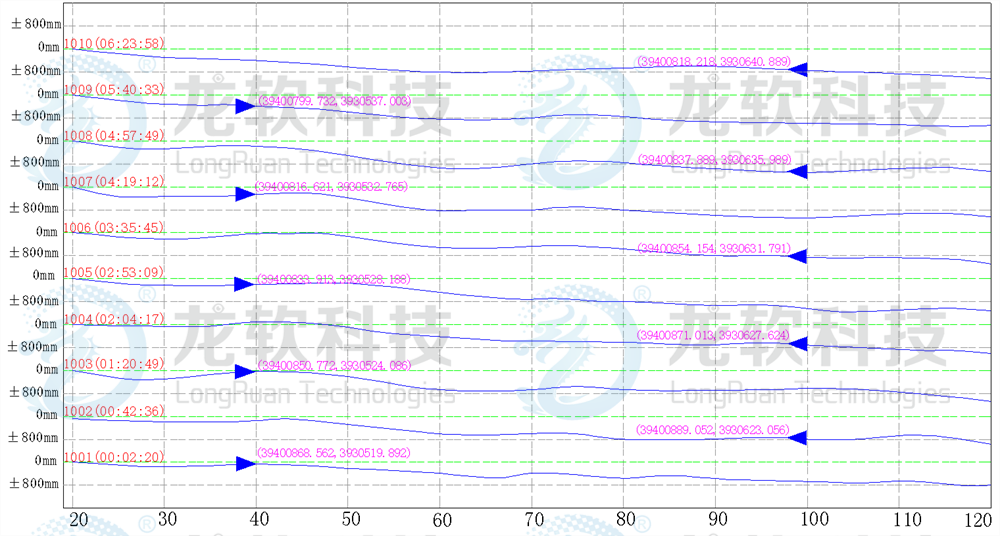

基于大地坐標的采煤機循環作業軌跡圖

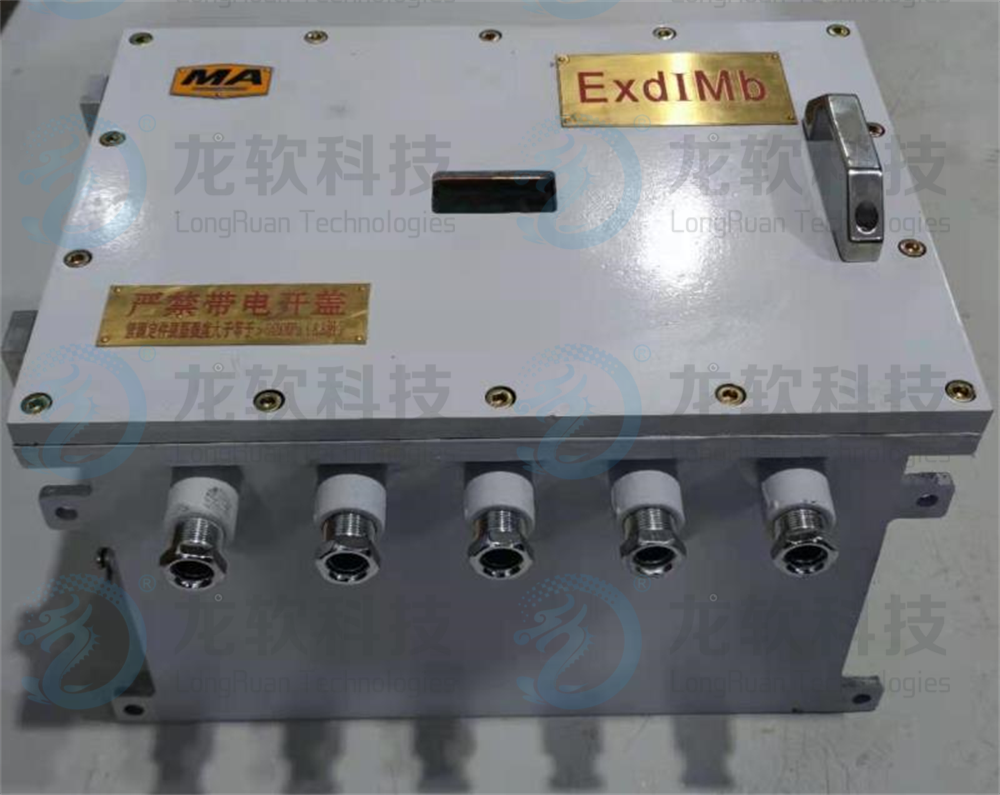

慣性導航設備
